电解制氯氢气回收技术

文章作者:欧瑞实业 发布时间:2023-08-25 13:56:49 浏览次数:100


在2030年碳达峰情景下,我国氢气的年需求量将达到3,715万吨,在终端能源消费中占比约为6%,可再生能源制氢产量约500万吨。在2060年碳中和情景下,我国氢气的年需求量将增至1.3亿吨左右,在终端能源消费中占比约为20%,可再生能源制氢将提供80%的氢能需求,仅可再生能源制氢减排量便有望达到16亿吨/年,约占当前我国能源活动二氧化碳总排放量的19%。

着眼前瞻性,未来我国氢气需求量增大的现状,如何获得氢气同时减少能源消耗将是重大课题。

当前,电解盐水次氯酸钠发生器以其安全、原料简单易得,运行成本低廉,在水处理消毒应用越来越广泛,我们知道,电解盐水产生次氯酸钠溶液的同时,带来副产物氢气,给环境安全带来风险,氢气处理得当排放符合国家安全要求,是非常理想的消毒产品;生产1kg有效氯,产生0.35m³的氢气,设备产量越大氢气产量就越大,大量氢气被稀释释放至大气中浪费掉。

氯化系统工艺原理

次氯酸钠发生器是一种新型的用于现场生产次氯酸钠溶液的设备,适用于各种需要采用含氯消毒的场合。

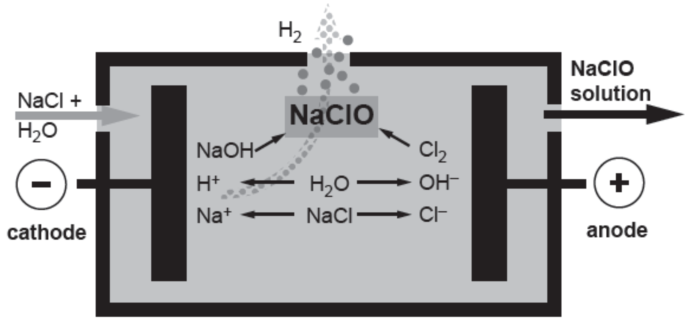

  电解盐水次氯酸钠发生器的电解过程是一个电化学的反应过程,原料:盐+电+水,制成次氯酸钠溶液品质纯净。其工作原理是:氯化钠溶液在一定的槽电压作用下,在电解槽内发生一系列电化学反应,最终生成次氯酸钠溶液。


电解池中的反应:

(1) 2NaCl + 2H2O = 2NaOH + Cl2 + H2

² 阳极反应:2NaCl => 2Na+ + Cl2 + 2e-

² 阴极反应:2H2O + 2e- => H2 + 2OH-

产生的氯气与生成的氢氧化钠溶液反应,生成次氯酸钠溶液。

(2) Cl2+ 2NaOH =  NaCl + NaClO + H2O

² 极间反应:2NaOH + Cl2 =>NaClO + NaCl + H2O

以上两式得出:次氯酸钠发生器电解主反应:

(3)   NaCL+ H2O = NaCLO + H2

² 总反应: NaCl + H2O =>NaClO + H2

生成次氯酸钠的过程同时产生相当量的氢气。按照此计算,每产生1克NaCLO约生成0.35升H2

未来收集氢气被收购,将是利国利民的好事;既能为水消毒得到廉价消毒产品,同时售卖氢气获得收益,将会为使用次氯酸钠发生器的用户带来利好。

我们与国家能源集团新能源研究院共同研发的国际专利技术,“次氯酸钠发生器氢气回收装置”,取得圆满成功。

本“氢气回收装置”通过电解盐水(或海水)产生的氢气将通过特有的提纯装置将氢气提纯,其纯度可达到99.99%。

电解制氯氢气回收技术系统组成:

1. 成套系统组成

1

饱和盐水制备模块

7

次氯酸钠存储模块

2

稀盐水制备模块

8

次氯酸钠输出模块

3

电解反应室

9

氢气存储模块

4

电解电源模块

10

氢气输出模块

5

气液分离模块

11

成套控制系统

6

氢气纯化模块

12

动力分配系统

2. 性能指标

产生氧化剂流量:

1.50 m3/Hr  35.00 m3/Hr

产生氢气纯度

99.99%

电耗:

0.24 Nm3 H2 + 1.50 m3氧化剂 / 5.5 kW.H AC

氢气区域防爆等级:

Ex d IIC T4

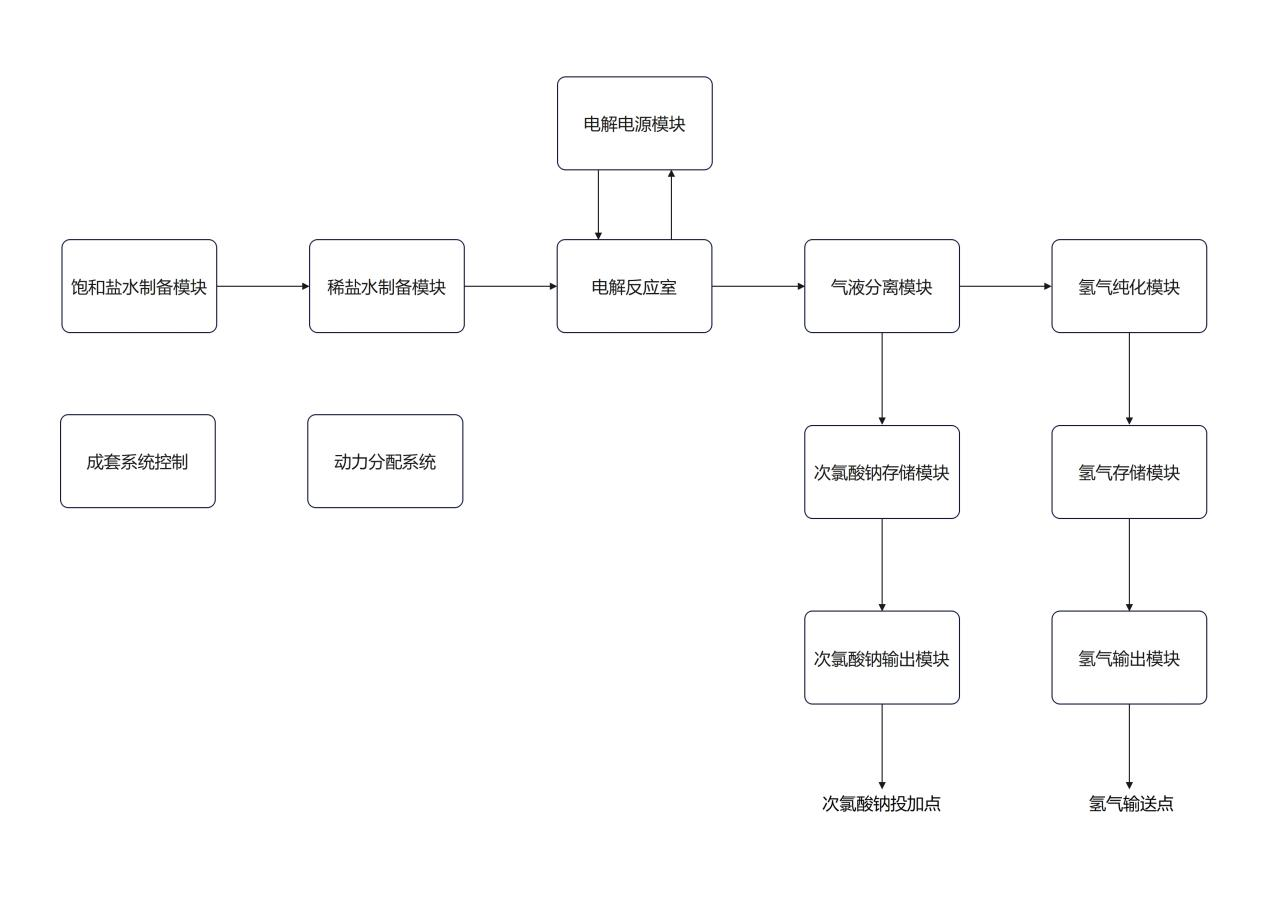

3. 成套系统工艺流程

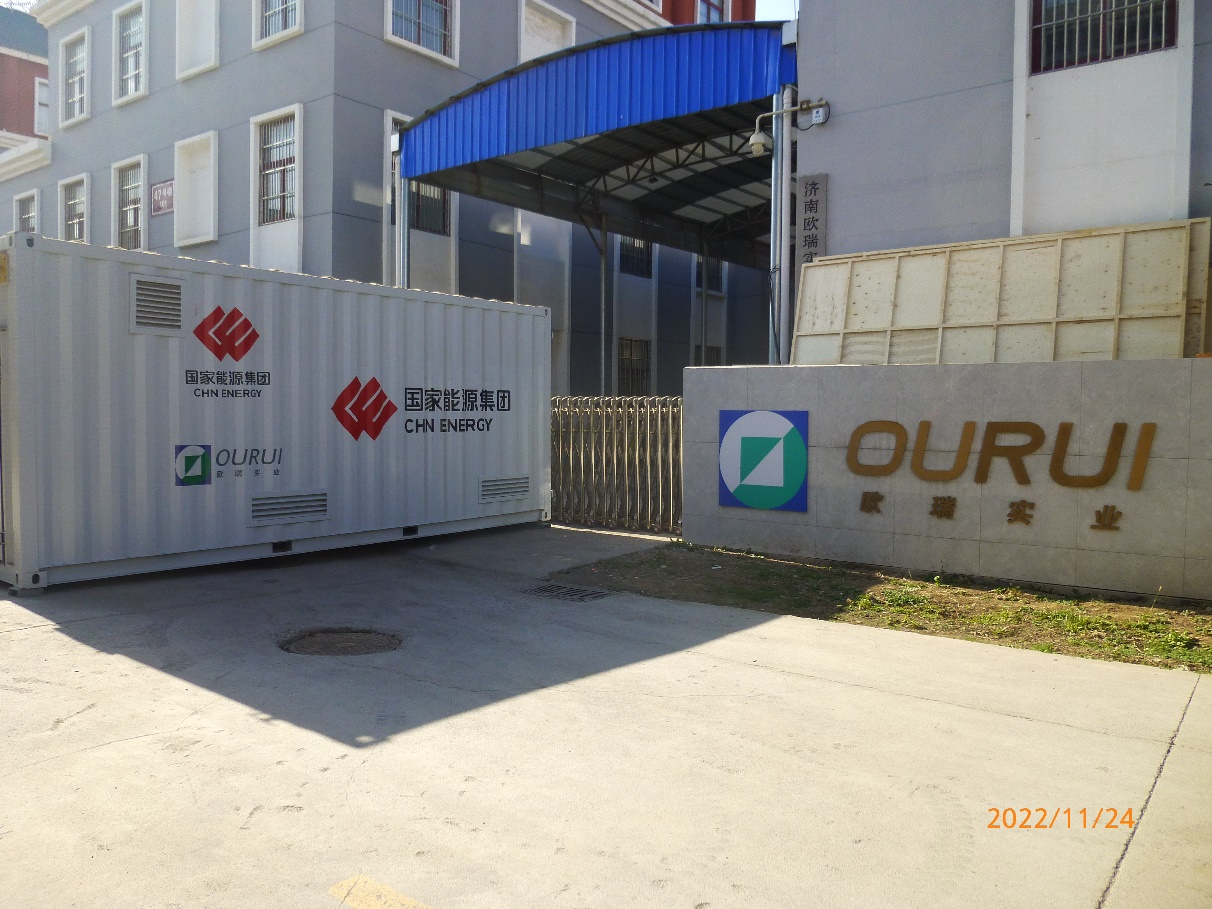

合作案例


济南欧瑞实业有限公司

欢迎垂询!技术研发部       2023年8月22日
